●６本足メカに挑戦

なぜだかよくわからないが、歩行ロボットは６本足がポピュラーのようです。ちょうどRobotStoreのカタログを眺めていたら、６本足でサッカーをするロボットの写真が出てました。この写真だけを手がかりに組んでみたところ、おおっ、ちゃんと歩くじゃないか！ もちろん後退も回転もできるぞ。結構凄いかも知れない。なぜ歩けるのかは、よくわからんけど。(^^;

•

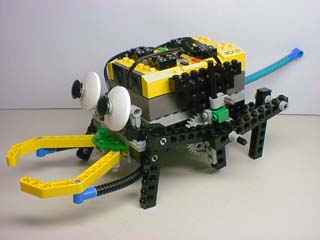

  虫と呼ぶには少し車高が高すぎる。
•

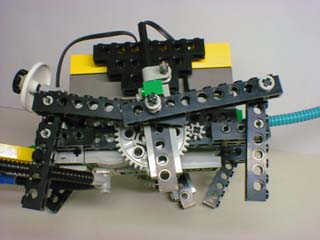

  真ん中の足が勝負。上部の支点でピストンのように動作する。この機構を考えた人は天才だと思う。

•

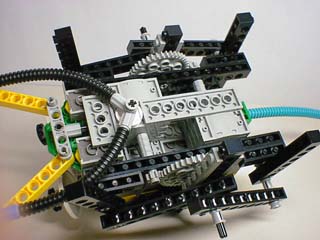

  ２つのモーターをバランスを考慮して交互に配置。
  触覚のセンサは左右にあり、チューブで弾力を持たせる。
•

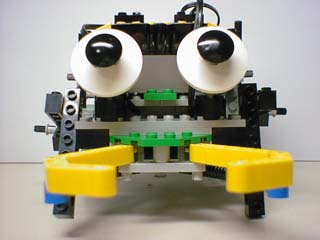

  黒い瞳がキュート。
  でも、片方はロボ１号で散々地べたをこすったために少し傷ついてる。

•

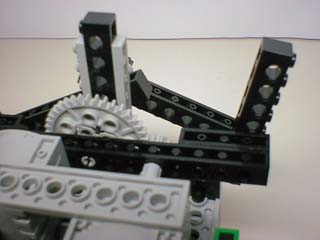

  各ビームを留める穴の位置は試行錯誤。
•

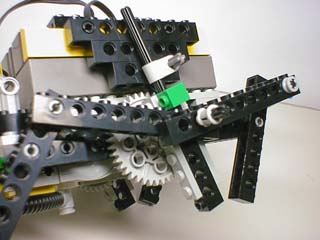

  ギアの内側の４つの＋に軸を固定。

•

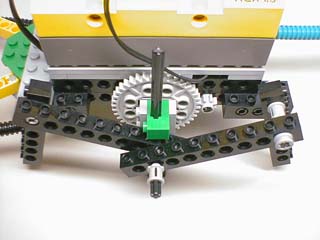

  この状態で真ん中の足はぶらぶら。

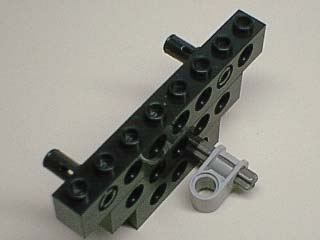

  RCXの側面に穴を開けてくれた人に感謝。なぜか間隔がずれてるので注意。
•
  ちょうど中央で足をささえる位置へ。これが前後にずれると足がもげる。

---
